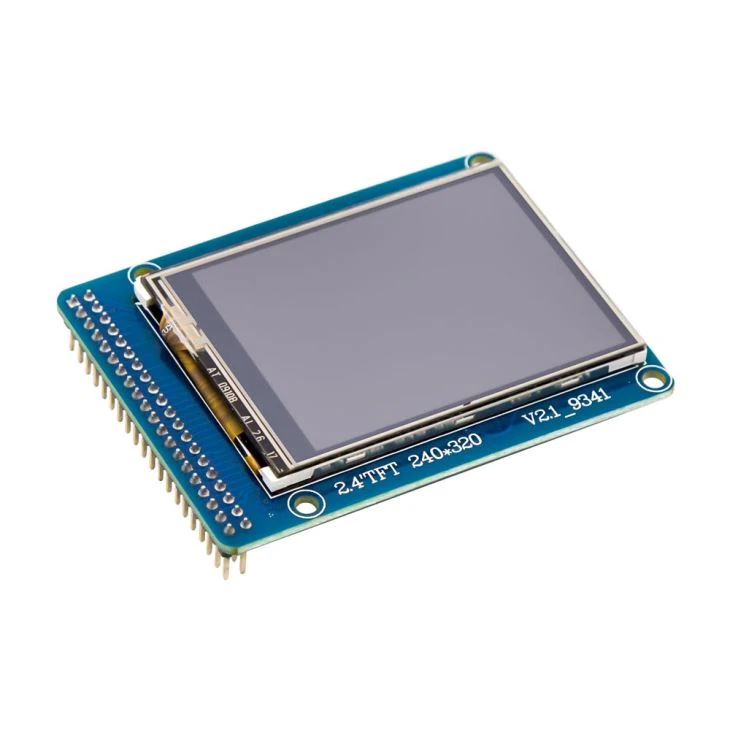

Module d'écran de couleur de 2,4 pouces TFT LCD avec la carte IC de contact IC IL IL9341 pour UNO R3
Description du produit
1, la résolution de l'écran: 240 * 320
2, la taille de l'écran: 2,4 pouces
3, écran tactile, avec la fonction de saisie manuscrite
4, couleur de l'écran: 65 k couleurs
5, alimentation simple 3,3 V
6, interface de données parallèle 16 bits
7, fournir des informations pertinentes
Définition de l'interface:
1.GND --------- Ground Ground
2. VCC --------- L'alimentation est positive
3. NC --------- vide
4. RS --------- Commutateur de données / commandes
5.WR --------- écrit horloge de données
6.RDR --------- Lire l'horloge de données
7-14. DB8-DB15 --------- bus de données 8 bits haut
15. CS --------- Sélection de la puce
16. F-CS --------- Sélection de la puce FLASH (puce FLASH réservée W25X16 du module, valeur par défaut non jointe, utilisation réservée)
17. REST --------- Reset (opération de réinitialisation: maintenez le bouton bas pendant 8 ms; relevez le bouton haut pendant 8 ms)
18. NC --------- vide
19. LED-A -------- alimentation du rétroéclairage (le module a été connecté en série à une résistance de limitation de courant de 3.9 ohm, une broche LED-A peut être connectée à 3.3V, si connecté à 5V, il est nécessaire de modifier la limitation de courant résistance à 25 ohms, sinon il va brûler mauvais rétro-éclairage)
20. NC --------- vide
21-28. DB0-DB7 --------- Bus de données bas 8 bits
29. T-CLK --------- Horloge tactile (XPT2046)
30. Sélection de puce T-CS --------- Touch Controller (XPT2046)
31. Entrée de données du contrôleur T-DIN --------- touch (XPT2046) (ie MOSI)
32. NC --------- vide
33. Sortie de données du contrôleur T-D0 --------- touch (XPT2046) (c.-à-d. MISI)
34. T-IRQ --------- Interrupteur de données du contrôleur tactile (XPT2046) (normalement élevé, faible au toucher)
35. SD-D0 -------- MISO de l'interface de carte SD
36. SD-CLK -------- Horloge d'interface de carte SD
37. SD-DIN -------- MOSI interface SDI
38. SD-CS -------- Sélection de puce d'interface de carte SD
39. NC --------- vide
40. NC --------- vide
