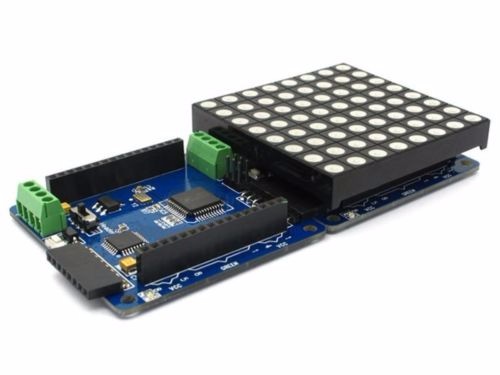

Blindage de pilote matriciel multicolore Rainbow 8 x 8 Colorduino V2.0 DM163 Module de carte contrôleur RVB 5V pour uno r3
Présentation du produit:
Fondé sur 3 pilotes de puits à courant constant MBI5168 et un pilote source darlington M54564, le Colorduino associe le M54564 à un seul pilote à courant constant DM163. Afin de mieux piloter la matrice RVB et d’atteindre ses meilleures performances, nous utilisons la puce de pilote de LED professionnelle DM163, en utilisant le DM163, le Colorduino bénéficie de trois canaux de 8 + 6 bits de contrôle matériel PWM des LED. libérant ainsi l’ATMega328P de l’implémenter dans un logiciel. Et la DM163 comprend des registres à décalage, des verrous de données, un courant constant de 8 × 3 canaux et un PWM de 64 x 256 niveaux de gris pour chaque couleur! Chaque canal fournit un courant maximal de 60 mA.
Ainsi, chaque point RVB a 256 × 256x256 = 16 777 216 couleurs (16 millions) en théorie, et il est facile d’utiliser le registre de correction à 6 bits pour calibrer l’erreur actuelle pour chaque couleur de DEL.
Ce bouclier peut être programmé via un adaptateur USB FT232
L'alimentation est fournie soit par broches, soit par 2 ensembles de mini-bornes à vis, un commutateur à glissière permettant de choisir entre les deux. Avec le côté herder, vous pouvez simplement utiliser l’alimentation 5V, et du côté terminal, supportez maintenant l’alimentation 6.2-7.5V, plus de 7V provoquera la fièvre DM163 et plus de 9V pourrait brûler votre tableau. Les repères qui sortent du tableau incluent RX, TX et DTS, qui peuvent être utilisés pour reprogrammer la puce ATmega intégrée, et SCA et SCL pour la communication I2C. Un voyant vert à l’avant de la carte indique que l’alimentation est active, même si elle est généralement masquée dès que vous branchez le panneau de matrice.
Si vous avez un pour UNO, mais que vous voulez juste piloter une matrice de LED RVB, vous pouvez considérer ce bouclier de couleurs, il est compatible avec Colorduino v2.0.
Pour que cela fonctionne, vous avez besoin de cette matrice de LED RVB.
Le forfait comprend:
1pcs x plein de couleurs arc-en-ciel Colorduino V2.0 Matrix RVB LED bouclier de pilote pour uno DIY
