Descriptions:

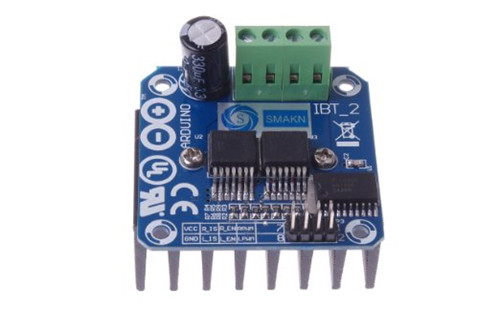

L'IBT-2 est un pont en H à haute intensité entièrement intégré pour les applications d'entraînement à moteur utilisant le demi-pont à courant élevé Infineon BTS7960. le BTS7960 fait partie de la famille NovalithICTM contenant un MOSFET côté haut canal p et un MOSFET côté bas canal n avec un circuit intégré pilote intégré dans un boîtier. Grâce à l'interrupteur côté haute pression à canal p, le besoin d'une pompe de charge est éliminé, ce qui minimise les interférences électromagnétiques. Le circuit d'attaque intégré, le diagnostic avec détection de courant, le réglage du taux de balayage, la génération de temps mort et la protection contre les surchauffes, les surtensions, les sous-tensions, les surintensités et les courts-circuits facilitent l'interfaçage avec un microcontrôleur.
L'IBT-2 offre une solution économique pour les entraînements à moteur PWM à courant élevé protégés avec une consommation d'espace sur la carte très faible.
Spécification:
- Tension de fonctionnement de 5,5 à 27 V (B +)
- Résistance de chemin de typ. 16 m Ohm à 25 ° C
- Courant de repos faible de typ. 7 uA à 25 ° C
- Capacité PWM jusqu'à 25 kHz combinée à la roue libre active
- Limitation de courant en mode commuté pour une dissipation de puissance réduite en surintensité
- Niveau de limitation actuel de 43 A typ.
- Diagnostic du drapeau d'état avec capacité de détection du courant
- Surchauffe arrêtée avec un comportement de verrouillage
- Verrouillage de surtension
- Sous-tension arrêtée
- Circuit de pilotage avec entrées de niveau logique
- Taux de balayage ajustable pour EMI optimisé
- 74AHC244 Schmitt-trigger Octal buffer / driver de ligne pour la protection ESD (les entrées acceptent des tensions supérieures à VCC
